Um Mini Amplificador à Pilhas
Aqui vou mostrar em funcionamento um mini amplificador que montei. Ele é muito simples e utiliza somente 4 componentes. A base do circuito é o CI LM 386. A alimentação usada foi 12 Volts. A potência de saída está diretamente ligada à tensão e ao ganho aplicado ao potenciômetro.
Esse mini amplificador ficará em minha bancada de eletrônica servindo como amplificador de prova. Vou alimentar o mesmo com 6 Volts somente, pois não há necessidade de alto ganho para essa finalidade que pretendo usar.

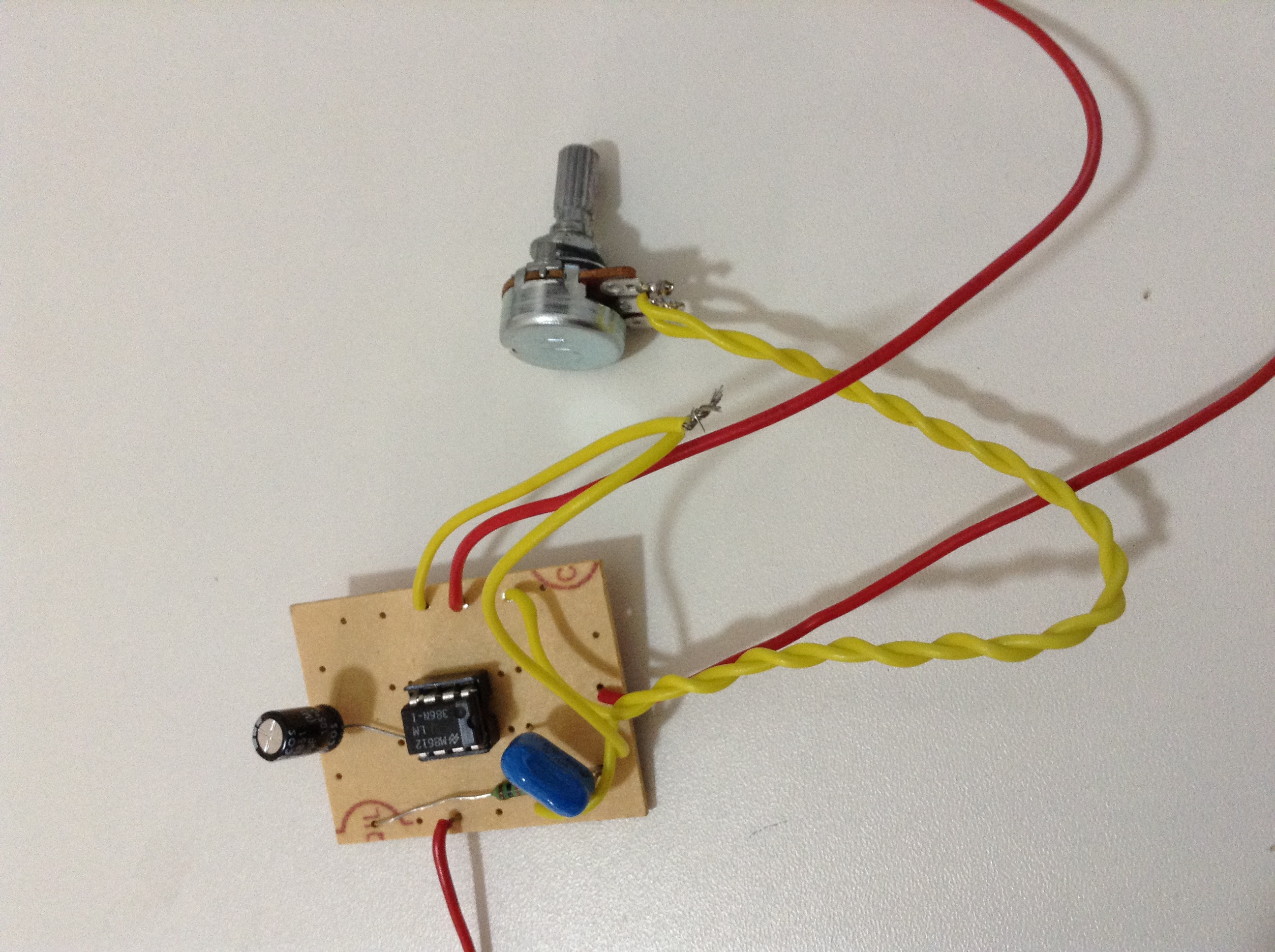

A placa usada é uma placa do tipo universal. Ela já vem com os furos para o circuito integrado. Como ela é preparada para CI´s com 16 pinos os furos que sobraram usei para soldar os outros componentes.

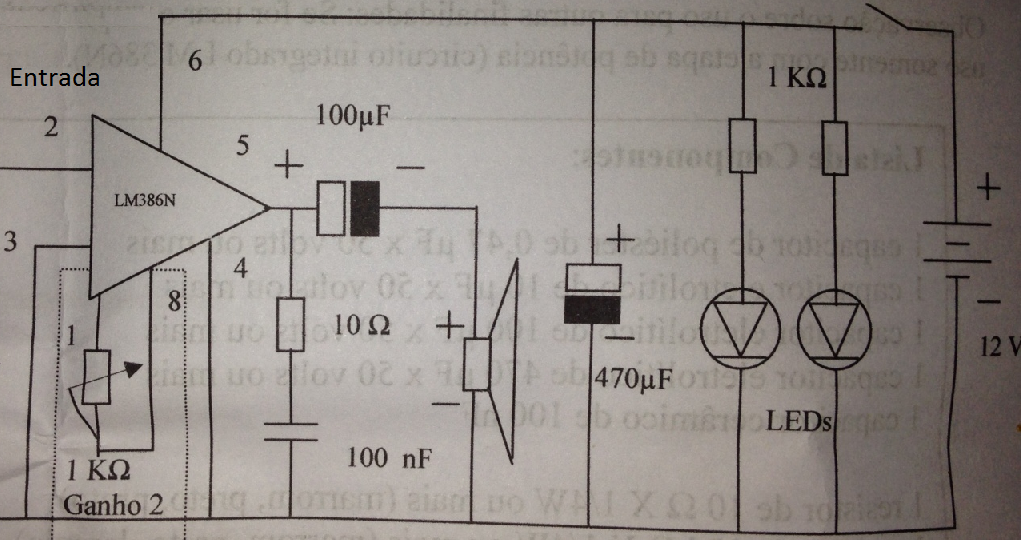

Abaixo encontra-se o circuito que utilizei para montar o amplificador mostrado aqui nesse post.
Muito legal amp, será que funciona bem em contra-baixo? pode enviar esquema usado?
Olá Lucas,
O esquema está nesse mesmo post. Se quiser mais detalhes sobre a construção visite meu canal do curso de eletrônica no You Tube. Procure por Curso Baroni. Inscreva-se no canal para ficar por dentro das novidades. Lá ensino como montar esse circuito passo a passo. Nos vídeos do You Tube ainda coloquei um pré valvulado e essa etapa de potência na saída. Para usar ele para baixo é possível, mas somente para estudo com fones. Em breve vários outros vídeos no canal, de circuitos valvulados à transistorizados. Abraço.
Olá, gostei muito do seu projeto, simples e eficiente, mas não encontrei o esquema, poderia me envia-lo por favor, desde já Obrigado
Olá,
Você pode assistir toda a montagem desse amplificador no meu outro canal. Veja a sequência dos vídeos a partir desse aqui. https://www.youtube.com/watch?v=wAHN5mVTopk
Também disponibilizei o circuito no Blog – http://www.alexbaroni.com.br/eletronica/aprenda-a-montar-um-amplificador/
